Core Features

  • เป็นชุดของโปรแกรมคอมพิวเตอร์เพื่อการสื่อสารข้อมูล บันทึกข้อมูล และควบคุมการทํางานโดยอัตโนมัติ สำหรับระบบตรวจวัดทั่วไป หรือทํางานเฉพาะด้าน เช่น Energy Management System, BOD/COD Online, CEMs Online

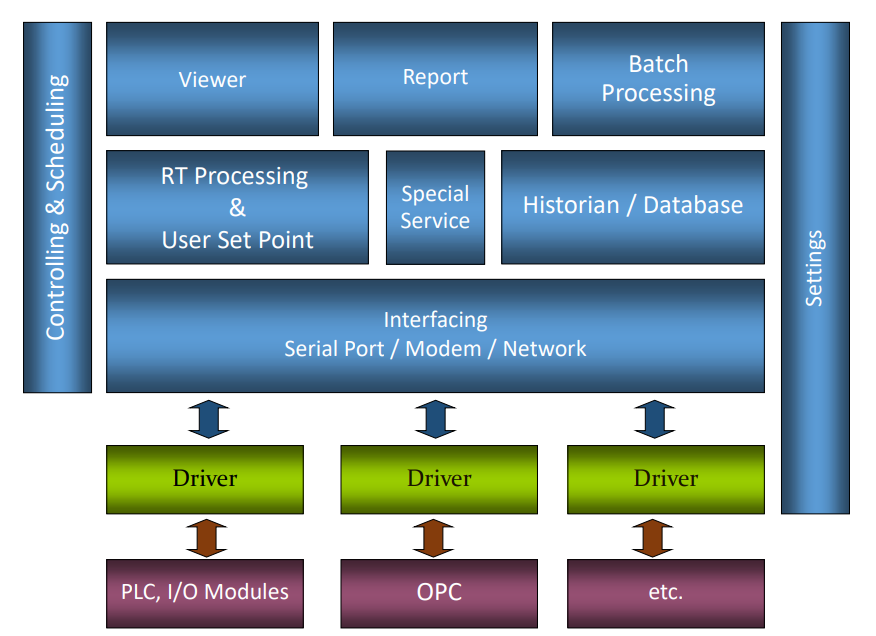

Software Components

  • โครงสร้างมาตรฐาน มีความยืดหยุ่นสูง รองรับการทำงานตั้งแต่ชุดคอมพิวเตอร์เครื่องเดียว ไปจนถึงระบบ Network ขนาดใหญ่ และ Cloud Based System


ระบบปฎิบัติการที่รองรับ

  • Microsoft Windows 7 SP1 / 8 / 10 หรือใหม่กว่า (x86 หรือ x64)
  • Microsoft Windows Server 2012 / 2016 หรือใหม่กว่า (x86 หรือ x64)
  • ชุดติดตั้งแบบ Graphic User Interface
  • สามารถทำงานผ่านหน้าจอ Graphic User Interface หรือทำงานเป็น Background Process ผ่าน Window Services ได้

การสื่อสารข้อมูลกับอุปกรณ์

  • รองรับการสื่อสารผ่าน Serial Communication (RS232, RS485, RS422) และ Network Communication (TCP/IP)
  • การสื่อสารข้อมูลทำผ่าน Standard Driver และสามารถพัฒนาให้ติดต่อกับ Hardware ชนิดต่าง ๆ เพิ่มเติมได้อีก
  • รองรับ Open Standard Protocol เช่น Modbus RTU / TCP, OPC
  • อ่านค่าข้อมูลต่อเนื่องแบบอัตโนมัติ ในระดับมิลลิวินาที หรือกำหนดช่วงเวลาในการอ่านค่าได้เอง

การแสดงผลข้อมูลผ่านกราฟแบบ Real Time

  • สร้างกราฟได้เอง ไม่จำกัดจำนวน สูงสุด 32 Parameters ต่อ 1 กราฟ
  • สามารถเก็บบันทึกค่าต่าง ๆ มาแสดงเป็นกราฟแบบ Real Time และแสดงย้อนหลัง
  • สามารถเปรียบเทียบหรือวิเคราะห์ข้อมูลระหว่างจุด หรือระหว่างคาบเวลาต่าง ๆ ได้
  • สามารถพิมพ์กราฟออกทางเครื่องพิมพ์ได้ทั้งสีและขาวดําทั่วไป พร้อมทั้งแสดงสัญลักษณ์เพื่อช่วย ให้อ่านกราฟได้ง่าย พร้อมแสดงค่า Minimum, Maximum และ Average
  • สามารถ Export เพื่อนําไปวิเคราะห์เพิ่มเติมใน Microsoft Excel หรือ Windows Application อื่น ๆ ได้
  • แสดงเป็นตารางและสั่งพิมพ์ได้ตามคาบเวลาที่เลือกได้เอง

การแสดงผลข้อมูลผ่าน HMI (Human Machine Interface)

  • มีเครื่องมือสำหรับออกแบบ สร้าง และแก้ไข หน้าจอ HMI ได้เอง ไม่จำกัดจำนวน
  • รองรับการทำงานแบบ ลากและวาง (Drag and Drop)
  • มี Graphic Object พื้นฐานพร้อมใช้งาน
  • รองรับการแสดงผล HMI ผ่าน Web Browser โดยไม่ต้องติดตั้งโปรแกรมเสริม ( Optional)
  • สามารถออก สร้าง และแก้ไข หน้าจอ HMI เพียงครั้งเดียว โดยรองรับการแสดงผลทั้งแบบ Desktop View และ Web View

การบันทีกข้อมูล

  • สามารถจัดเก็บข้อมูลลงระบบฐานข้อมูลได้ มีโครงสร้างมาตรฐาน รองรับการเก็บข้อมูลจำนวนมาก
  • รองรับระบบฐานข้อมูล MySQL, PostgreSQL, Microsoft SQL Server, Oracle และ SQLite
  • ออกแบบการจัดเก็บข้อมูลได้เอง
  • รองรับการจัดเก็บข้อมูลตามช่วงเวลาที่กำหนด (Raw Data Logger) และตามเงื่อนไข (Process Control)

การสั่งควบคุมอุปกรณ์

  • ออกแบบชุดเงื่อนไขสำหรับควบคุมและแจ้งเตือนได้เอง ไม่จำกัดจำนวน
  • สามารถกำหนดช่วงเวลาในการทำงานและลำดับความสำคัญของชุดเงื่อนไขได้
  • รองรับ Multiple Condition (เชื่อมด้วยตรรกะทางคณิตศาสตร์) และ Multiple Action (ส่งคำสั่งออกไปยังอุปกรณ์)
  • สามารถส่งข้อมูลออกไปสู่อุปกรณ์เพิ่มเติมชนิดอื่น เช่น ชุด PLC หรือ I/O Modules ต่าง ๆ ได้
  • ควบคุมการทํางานของอุปกรณ์ต่าง ๆ โดยอัตโนมัติผ่านทางจอภาพ โดยใช้เงื่อนไขจากค่าต่าง ๆ ที่ได้รับเข้ามา ชุดใดก็ได้ หรือใช้ประกอบกับค่ารวม
  • มีระบบตัดต่ออัตโนมัติเพื่อประหยัดพลังงานไฟฟ้า และลดค่าไฟฟ้าได้
  • พยากรณ์ค่าความต้องการไฟฟ้าสูงสุดได้
  • รองรับการเขียน Script สำหรับสั่งควบคุมด้วยภาษา C#

ความสามารถอื่น ๆ

  • สามารถกําหนดสูตร เพื่อคํานวณค่าแบบต่าง ๆ แบบ Real Time ได้ พร้อมหาค่ารวมและค่าเฉลี่ย และนํามาวิเคราะห์ร่วมกับค่าอื่น ๆ ได้
  • สามารถแจ้งเตือนเป็นข้อความภาษาไทยและอังกฤษเมื่อเกิดเหตุการณ์ตามที่กําหนดผ่านทาง Email, SMS หรือ Line ได้ ( ส่ง Email ผ่าน SMTP Server ภายในองค์กร หรือ Online SMTP Server ผ่านผู้ให้บริการต่าง ๆ, ** Optional โดยอาจต้องทำงานร่วมกับ Hardware และต้องมีเครือข่าย Internet)
  • ส่งออกข้อมูลไปยังระบบอื่นได้ ผ่าน Protocol Modbus TCP/IP ได้ ( ฟังก์ชันมาตรฐานรองรับสูงสุด 64 Parameters)
  • สามารถส่งต่อข้อมูลไปยังส่วนกลางผ่านระบบเครือข่ายในรูปแบบของ RTU / Local Server กับ Center Server ได้ ( Optional)
  • สามารถกำหนดรหัสผ่านสำหรับการใช้งานส่วนแสดงผลแยกจากส่วนการตั้งค่าโปรแกรมและการควบคุมได้

Energy Management System

  • สื่อสารข้อมูลกับอุปกรณ์ Power Meter ได้หลากหลายรุ่น และสามารถพัฒนาให้ติดต่อกับ Power Meter รุ่นอื่น ๆ เพิ่มเติมได้อีก ( รายการ Driver ที่รองรับ https://wiki.scada.in.th/en/public/datasheet/drivers)
  • สามารถสร้างและจัดกลุ่มของ Power Meter ขึ้นภายในโปรแกรมได้ไม่จำกัด โดยแต่ละ Power Meter สามารถกำหนดให้นำมาบวกหรือลบตามเปอร์เซนต์ได้ รวมถึงสามารถจัดให้อยู่ในกลุ่มได้แตกต่างกันสูงสุด 32 กลุ่ม
  • สามารถสร้าง Virtual Power Meter ขึ้นภายในโปรแกรมได้จากการ Mapping ค่าที่อ่านได้จากอุปกรณ์อื่น ๆ เช่น PLC
  • สามารถกำหนด Profile ประเภทการใช้ไฟฟ้าได้เอง เช่น Flat Rate, Progressive Rate, TOD หรือ TOU และกำหนดได้มากกว่า 1 Profile เพื่อเปรียบเทียบได้
  • มีระบบ Advanced Energy เพื่อแสดงค่าข้อมูลทางพลังงานในเชิงสรุป เช่น ค่าหน่วยหรือค่าไฟฟ้าที่ใช้แยกตามรายวัน รายเดือน รายปี รวมถึงค่าความต้องการพลังงานไฟฟ้าสูงสุด (Max Demand) เป็นต้น โดยสามารถนำไปแสดงผลผ่านหน้าจอ HMI หรือระบบรายงานได้

ระบบ Web Based Reports

  • Web Application ที่สามารถแสดงผลรายงานผ่าน Web Browser ได้
  • สามารถเข้าดูระบบรายงานผ่านเครือข่าย Intranet, Internet หรือ VPN ได้ (ขึ้นกับระบบเครือข่ายภายในองค์กร)
  • กำหนดข้อมูลที่จะแสดงผลได้เอง
  • แสดงข้อมูลในรูปแบบภูมิศาสตร์ผ่าน Google Map API
  • แสดงข้อมูลในรูปแบบ HMI (Human Machine Interface)
  • แสดงข้อมูลในรูปแบบตาราง
  • แสดงข้อมูลในรูปแบบกราฟเส้น กราฟแท่ง หรือกราฟวงกลม
  • แสดงข้อมูลรายงานการใช้พลังงานไฟฟ้าและค่าไฟฟ้า กรณีระบบ Energy Management System
  • รองรับการกรอกข้อมูลย้อนหลังเพื่อนำข้อมูลจากระบบอื่น ๆ มาแสดงผลร่วมกันได้
  • สามารถสั่งพิมพ์ข้อมูลและส่งออกข้อมูลในรูปแบบ Microsoft Excel, PDF, CSV ได้
  • มีระบบยืนยันตัวและกำหนดสิทธิ์การเข้าใช้งาน
  • มีระบบบันทึกและตรวจสอบประวัติการใช้งานระบบของผู้ใช้งาน
  • รองรับการสร้างรายงานแบบอัตโนมัติตามคาบเวลาที่กำหนด ( Optional)

ระบบ BOD/COD Online และ CEMs Online

  • มีระบบ Local Report แสดงรายงานด้วยข้อมูลชุดเดียวกันกับที่ส่งไปส่วนราชการ
  • รับข้อมูลจาก Analyzer หรือ Power Meter ได้หลากหลายชนิดกว่าโปรแกรมมาตรฐานของส่วน ราชการ เช่น Modbus RTU, Modbus TCP, OPCDA เป็นต้น
  • มีระบบ Pre Alarm แจ้งเตือนก่อนถึงจุด Alarm ของส่วนราชการ
  • สามารถใช้วัดข้อมูลภายในจุดอื่น ๆ ร่วมเพื่อตรวจสอบ หรือ ควบคุมภายใน โดยไม่ส่งไปส่วนราชการได้

Note

หมายเหตุ : * ความสามารถที่ระบุบางข้ออาจเป็นตัวเลือกเพิ่มเติมจากโปรแกรมมาตรฐาน และต้องมี Hardware ประกอบเพิ่มเติมเพื่อทำงานร่วมกัน โปรดตรวจสอบกับตัวแทนจำหน่าย
